Testing av smartkontrollventiler enklere enn noensinne

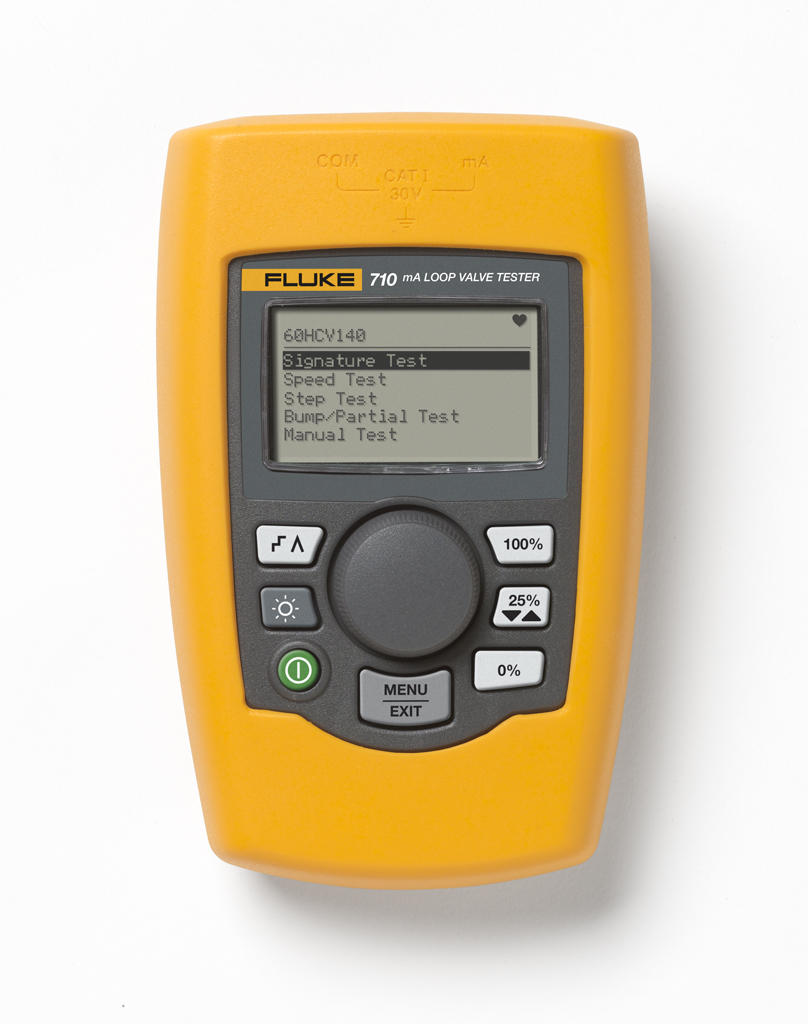

Fluke 710 sløyfekalibrator for ventiltesting er konstruert for at brukere skal kunne utføre raske og enkle tester på HART smartkontrollventiler. 710 har innebygde testprosedyrer og et intuitivt brukergrensesnitt, og brukere kan raskt og enkelt utføre ventiltester, mens resultatene av ventiltestens hurtigsjekk viser diagnostikk som hjelper deg med å ta vedlikeholdsavgjørelser raskere enn tidligere. Resultatene av hurtigsjekken for ventiltilstand viser om ventilen er i god, marginal eller dårlig driftstilstand, slik at du raskt kan avgjøre om det er nødvendig med ytterligere vedlikehold.
Ventiltesting og HART-kommunikasjon i en presisjonssløyfekalibrator
Med den innebygde funksjonen for HART-kommunikasjon i 710 sløyfekalibrator for ventiltesting, kan brukere generere et signal på 4–20 mA for å bevege smartkontrollventilen, samtidig som de tolker ventilens HART tilbakemeldingssignal for å avgjøre om ventilen beveger seg til forventet posisjon. I tillegg til posisjonsinformasjon kan måleverdien for trykket som leveres fra ventilens interne I/P (som beveger ventilen), fastslås via HART-kommunikasjonsprotokollen.
710 har innebygde testprosedyrer som automatisk øker og endrer mA-signalet mens HART-tilbakemeldingene fra kontrollventilen for posisjon og trykk overvåkes. Dette gir deg bedre oversikt over ventiltilstanden med et tastetrykk.
Forhåndskonfigurerte ventiltester, raske svar
710s innebygde ventiltestrutiner omfatter
manuell testing – manuell endring av mA-signalet og visning av HART-informasjon om posisjon og trykk
ramping av mA-signalet med full rekkevidde fra 4 til 20 til 4 mA med samtidig registrering av 0–100–0 %-posisjon, eller de tilførte trykkene som beveger ventilen fra 0–100–0 %
justering av mA-signalet inn på ventilen i trinn og evaluering av ventilresponsen på endringene i inngangssignal
hastighetstester for å fastslå hvor raskt ventilen kan åpnes eller lukkes
støtvise og delvise slagtester som hjelper testventiler over en del av rekkevidden deres så de kan testes i sanntid
Programvaren ValveTrack™ gir videre analyse og trendvisning
Ventiltester som logges og lagres i minnet i 710, kan lastes opp til det medfølgende analyseprogrammet ValveTrack™.
Med ValveTrack™ kan du
laste opp, skrive ut og plotte inn loggede ventiltester utført i felten
sammenligne tidligere opplastede tester med nye tester
vise ventiltesthistorikk etter HART tagg-ID
eksportere ventiltestdata til CSV for ytterligere analyse i Microsoft Excel®
Sparer tid, skaffer svar
I tillegg muliggjør 710 følgende:
Logging av HART-data i felten. Når det er registrert av 710 i felten, kan ValveTrack™ laste opp HART-konfigurasjonen for inntil 20 HART-enheter på anlegget og gi utdata i formatet .csv eller .txt.
Dataloggede mA-sløyfemålinger og HART-data kan registreres fra en bestemt transmitter for feilsøking og sløyfeavstemming. Dataloggverktøyet har innstillbart registreringsintervall fra 1 til 60 sekunder og en loggekapasitet på 4910 poster eller 99 enkeltøkter. Hver registrering inneholder mA-målingen og alle fire prosessvariabler.
Produkthøydepunkter
ventiltestprosedyrer som vurderer en kontrollventil som god, marginal eller dårlig
generisk HART-kommunikasjon
beste mA-nøyaktighet i klassen, på 0,01 % av måle- eller genereringsverdi
kompakt, robust utforming
intuitivt brukergrensesnitt med hurtiginnstillingsbryter for raskt oppsett og enkel bruk
24 V DC sløyfestrøm med mA målemodus (–25 til 125 %)
oppløsning på 1 µA på mA-måleområder og 1 mV på spenningsområder
innebygd, valgbar 250 Ω motstand for HART-kommunikasjon
enkel totrådsforbindelse for alle målinger
automatisk avbrudd for bevaring av batteritid
variable tidsinnstillinger for trinn og rampe i sekunder
HART-kommunikasjon
Fluke 710 har et innebygd HART-modem for å kommunisere følgende HART-kommandoer:
lese sensor PV-informasjon
lese PV utdatainformasjon
lese og skrive PV enhetstype, tagg-ID-navn, deskriptor og melding
lese og skrive PV-områder (øvre og nedre)
starte/avslutte modus for fast strøm
angi nullforskyvning
tilpasse DAC-nullstilling (mA-utgang 4 mA)
tilpasse DAC-økning (mA-utgang 20 mA)
HART-kommandoer for ventiler
710 har disse unike HART-kommandoene for å støtte kontrollventiler:
autojustering av ventilregulator
I tillegg muliggjør Fluke 710 følgende:
Logging av HART-data i felten. Når det er registrert av 710 i felten, kan ValveTrack™ laste opp HART-konfigurasjonen for inntil 20 HART-enheter på anlegget og gi utdata i formatet .csv eller .txt.
Dataloggede mA-sløyfemålinger og HART-data kan registreres fra en bestemt transmitter for feilsøking og sløyfeavstemming. Dataloggverktøyet har innstillbart registreringsintervall fra 1 til 6 sekunder og en loggekapasitet på 4910 poster eller 99 enkeltøkter. Hver registrering inneholder mA-målingen og alle fire prosessvariabler.
